APRS wird von Funkamateuren Mobil,Portabel oder von zu Hause aus genutzt,um die von
einem GPS-Gerät gewonnenen Positions Daten mit einem
TNC (Terminal Nodecontroller)
über Funk in 1200 Baud auf der Frequenz 144,800 MHz (in Deutschland)abzustrahlen.Mittels
eines speziellem Software Programm,z.B. Ui-view und einem Empfänger auf obiger Frequenz
können dann die Positions Daten der einzelnen Amateurfunk Stationen auf einer Karte am PC
sichtbar gemacht werden.
Dieses System wurde im Jahre 1992 von Bob Bruniga WB4APR entwickelt.
Um die Reichweite der Aussendung zu erhöhen werden sogenannte Digipeater eingesetzt....
I-Gates speisen den auf dem HF-Wege empfangenen APRS-Stream in das Internet ein....
Das Programm Ui-View erlaubt auch die Aussendung einer Wetterbake.Hier können die
Wetterdaten von geeigneten Wetterstationen in das Programm zur Aussendung konvertiert
werden.Ebenso ist die Versendung von Kurznachrichten möglich.Da es genügend Info
im Internet giebt wird hier nicht näher darauf eingegangen
.

                                                       Weitere APRS-Infos!

                                         zurück   -   nach unten





































                                                          APRS Digipeater

       Von der APRS Gruppe Berchtesgaden wurden folgende APRS-Digipeater gebaut.

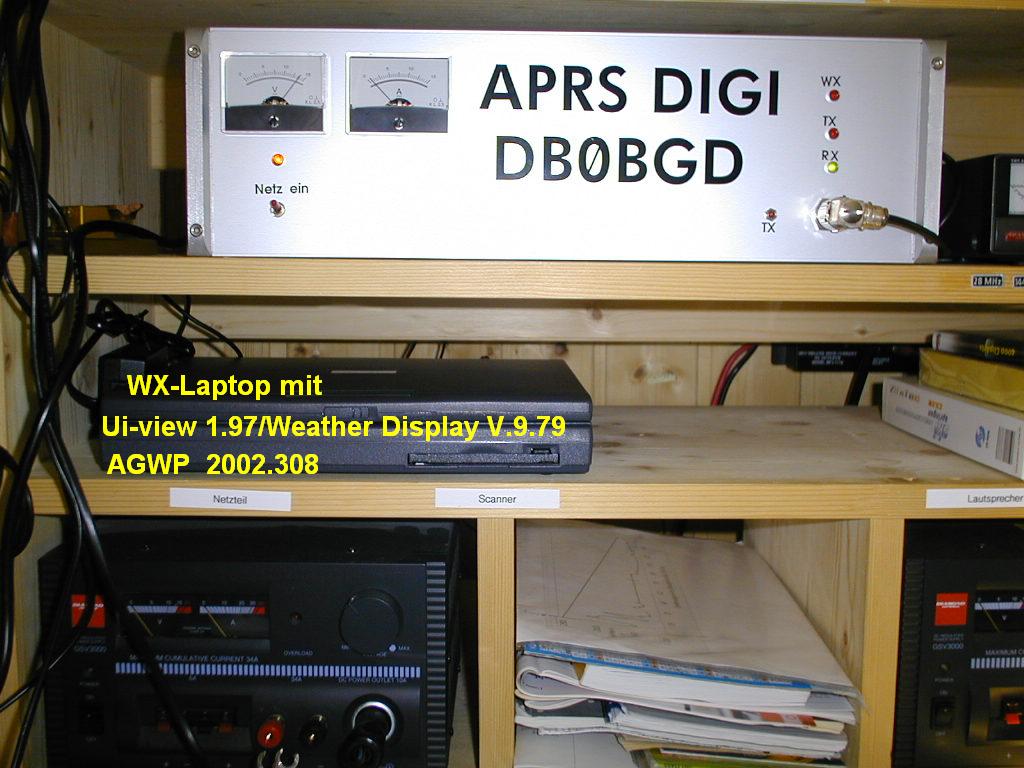

                          DB0BGD     Standort Berchtesgaden/Gmerk  1000m über NN.

                 Digipeater seit 12.12.2011 nicht mehr in Betrieb!

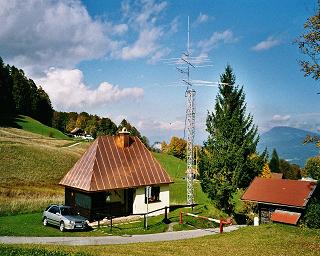

                                                                        im Sommer

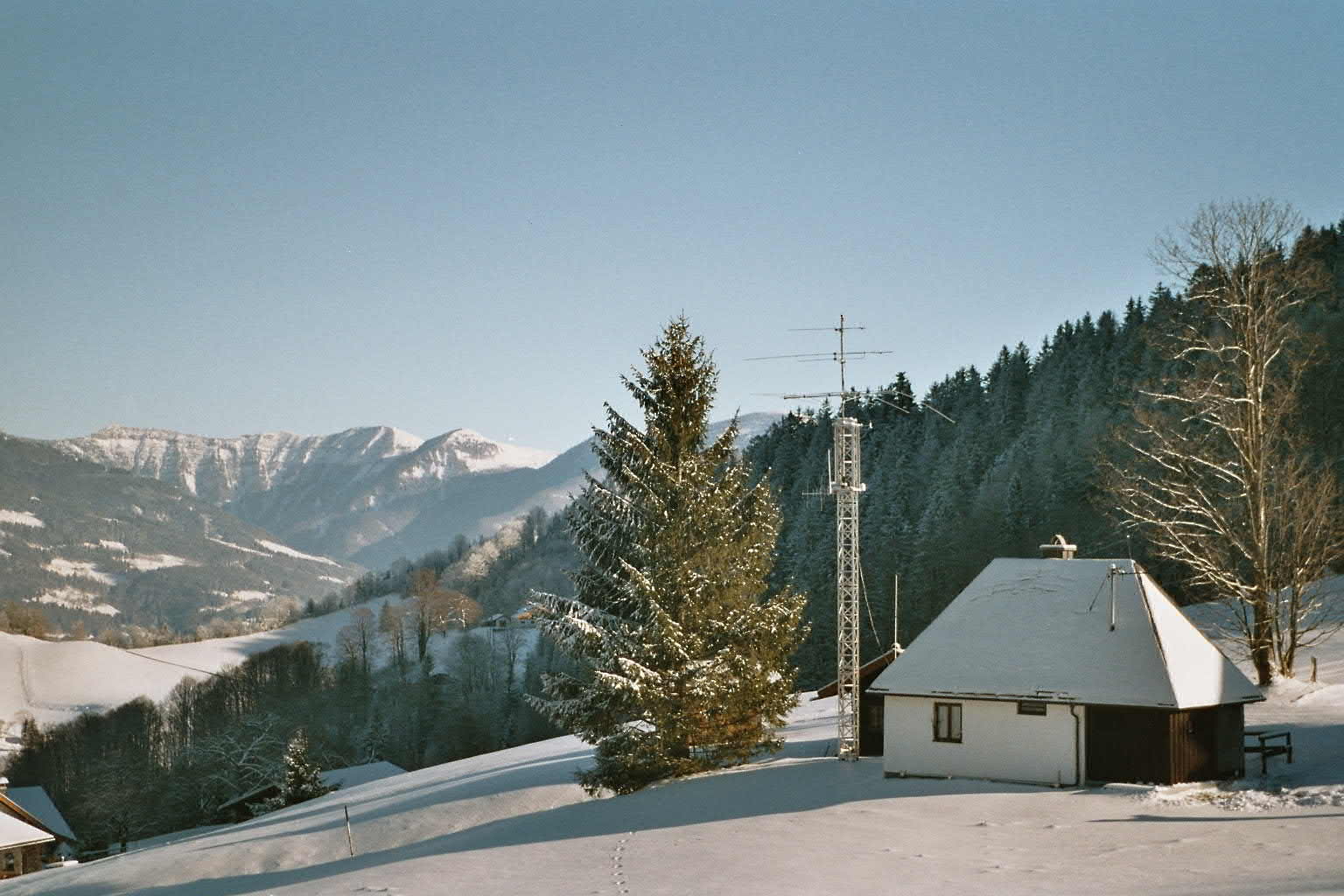

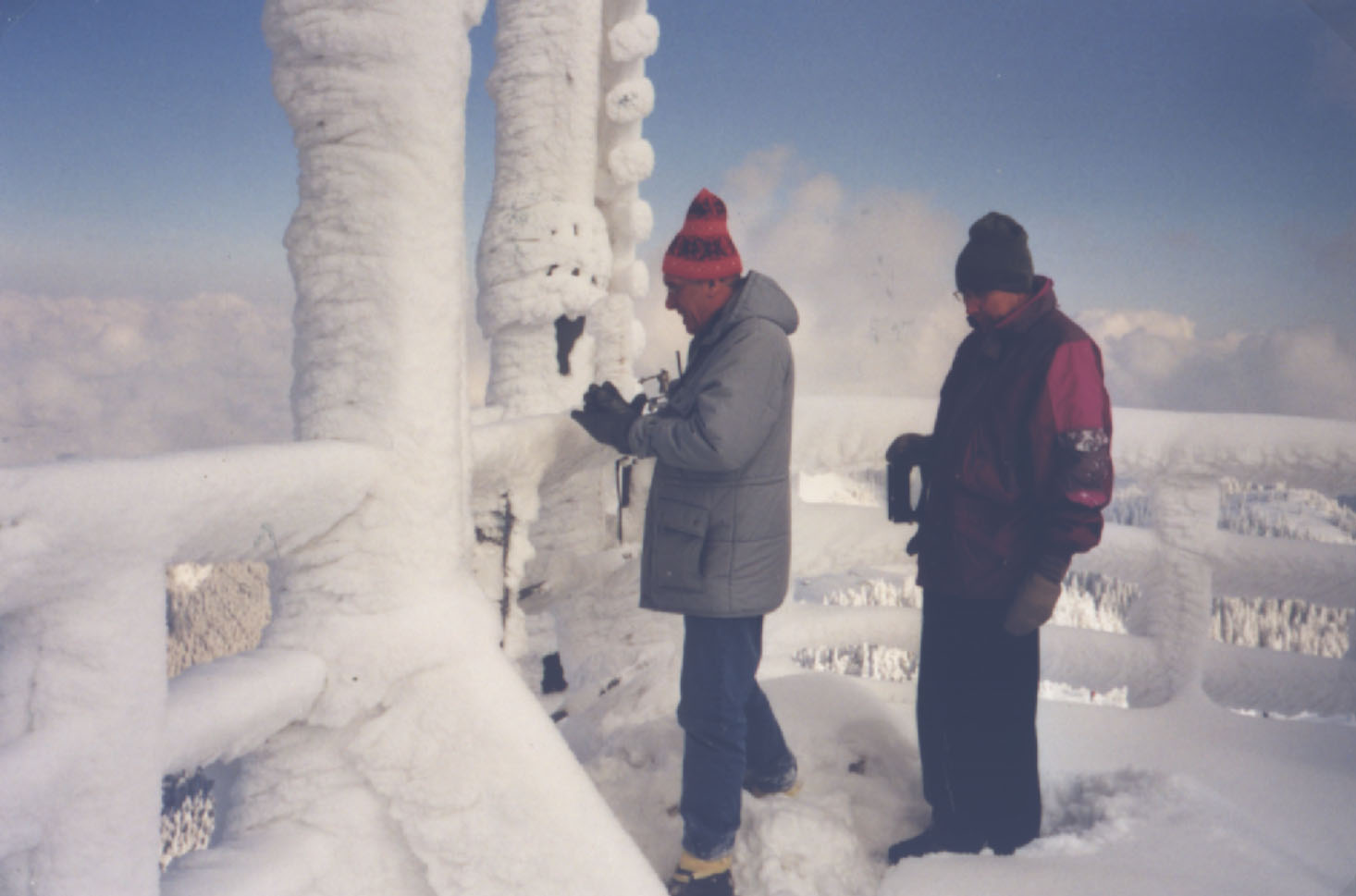

                                                                    und im Winter


                        DB0BGL  Standort Watzmannhaus/Berchtesgaden 1930 m über NN



             1 Watt HF  APRS-Low Power Digi                         auf dem Watzmannhaus

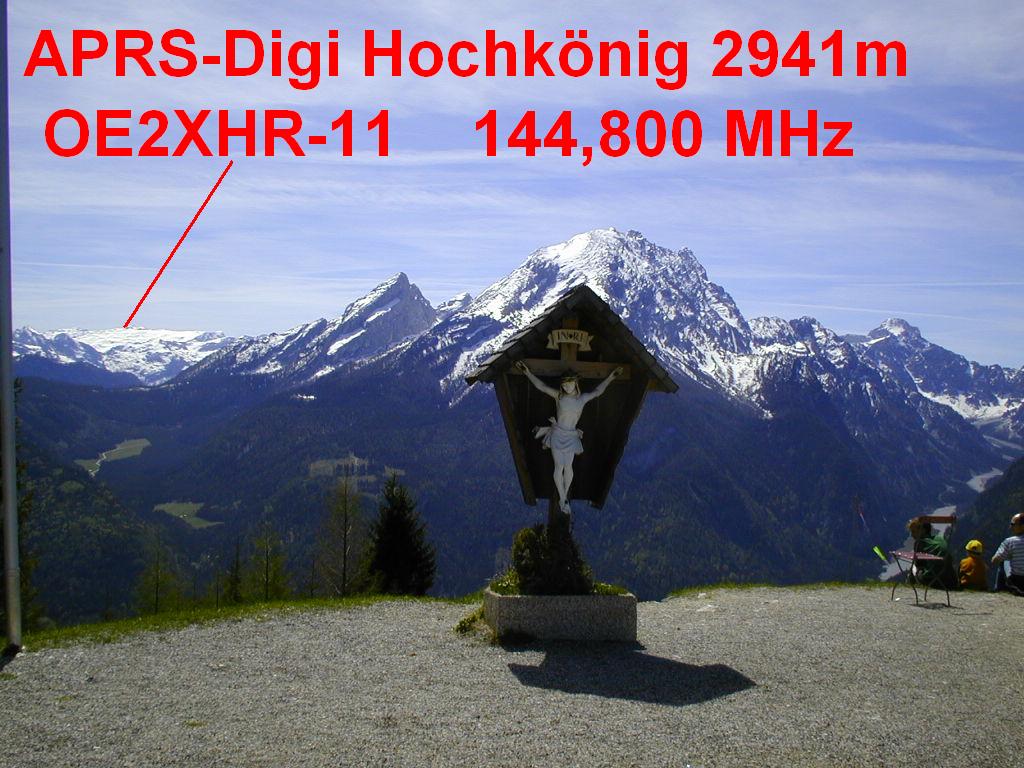

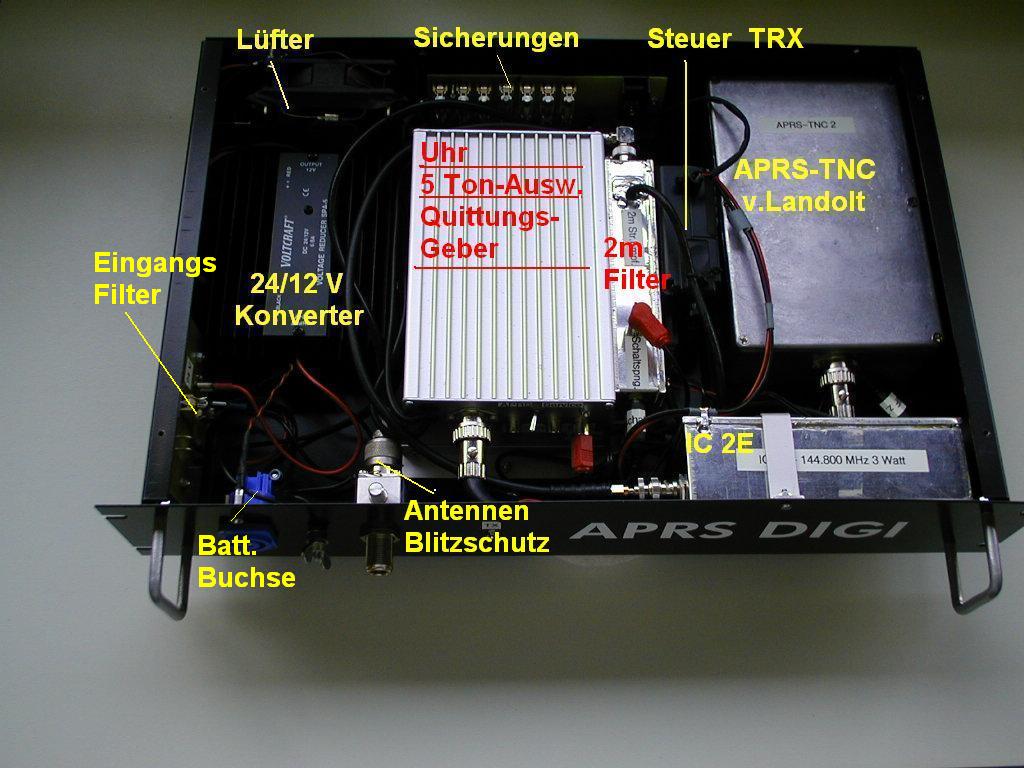

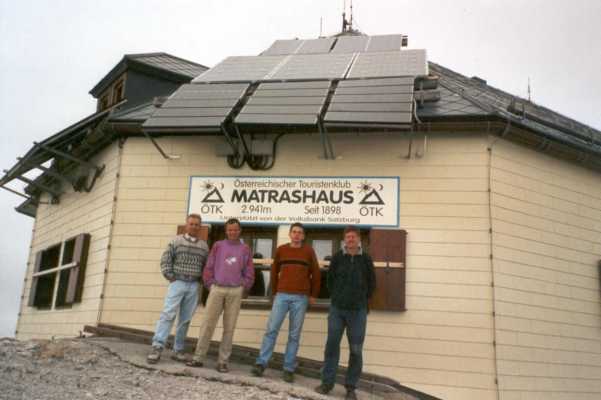

                 OE2XHR-11   Standort Hochkönig im Steinernen Meer  2941 m über NN





                               Hier ausführlicher Bericht über die Repeater am Hochkönig

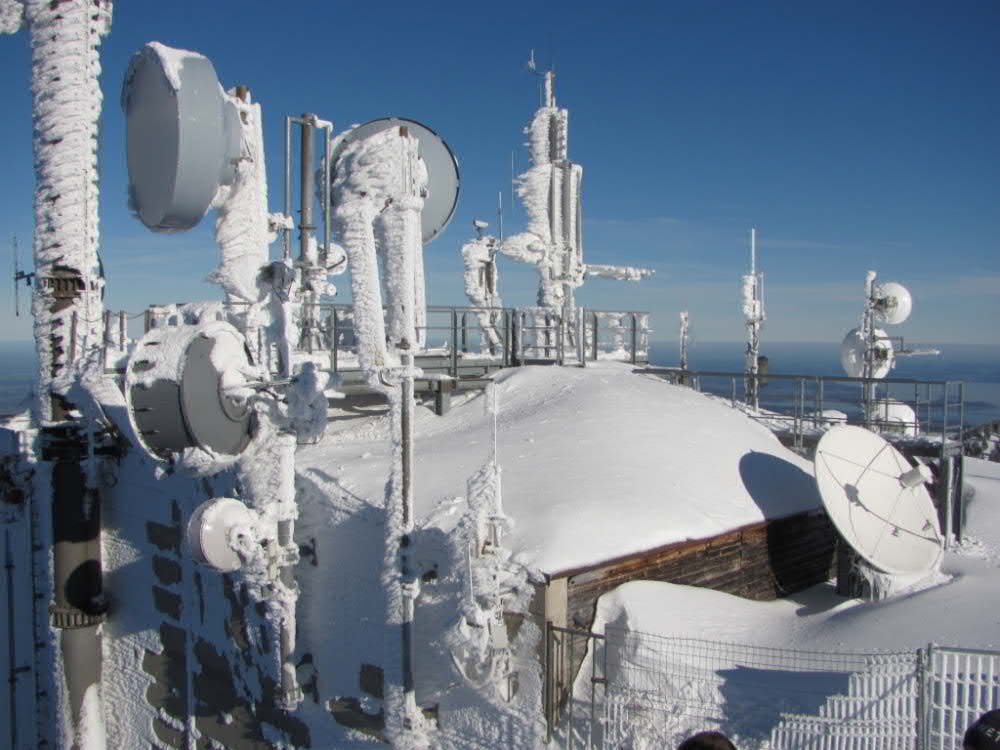

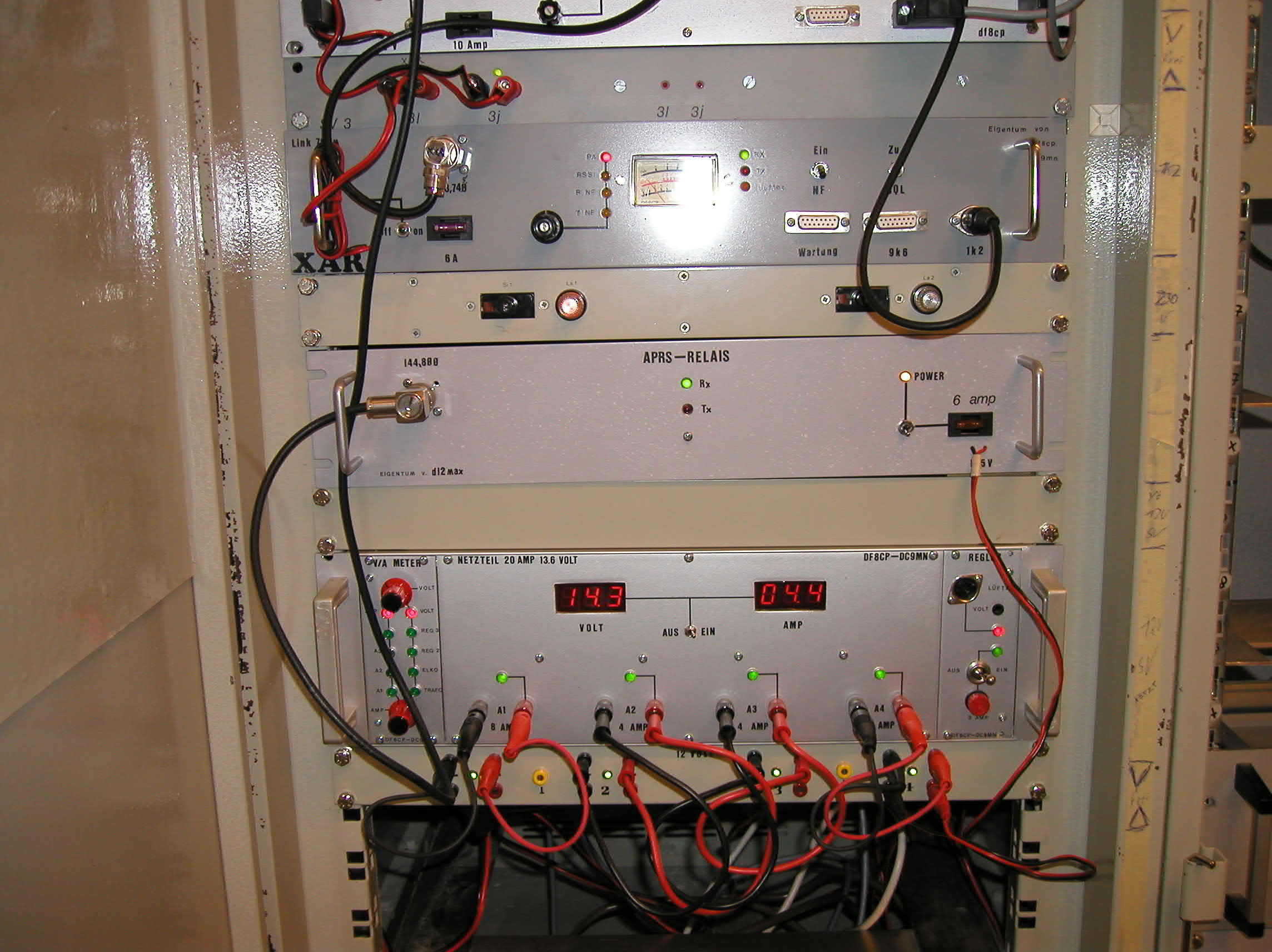

                           DB0HOB   Standort Hochries Rosenheim  1550 m über NN




                          DB0ARB   Standort Grosser Arber,Bay,Wald    1456 m über NN

                              Digipeater seit 2014 nicht mehr in Betrieb!



                                                             nach oben - zurück



26.09.2015

                                                          APRS Geräte

Momentan sind einige Geräte auf dem Markt die einen TNC integriert haben und mit einem
Anzeige Display versehen sind.Hier lassen sich z.B. Kurznachrichten,Positionsdaten,Wetter,
und Geschwindigkeit ablesen um nur einiges zu nennen!
Die Auswertung mit einem PC und der Software Ui-view oder TrakOn ist natürlich komfortabler.

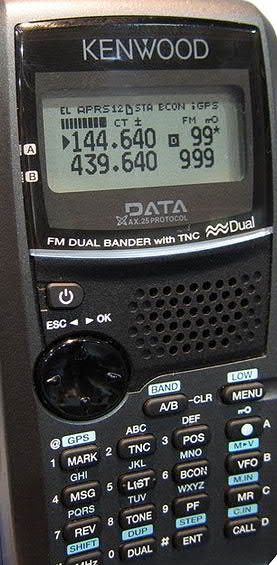

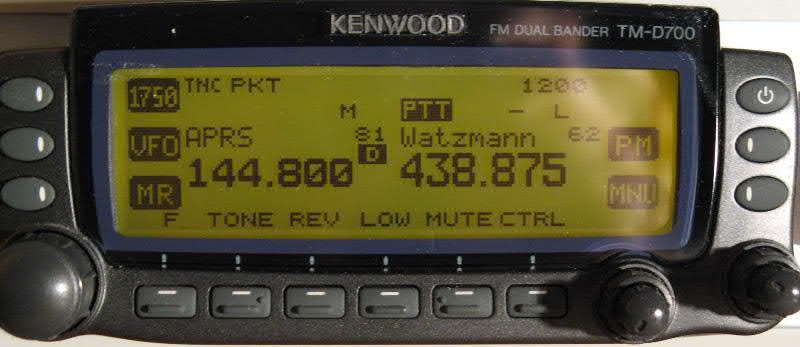

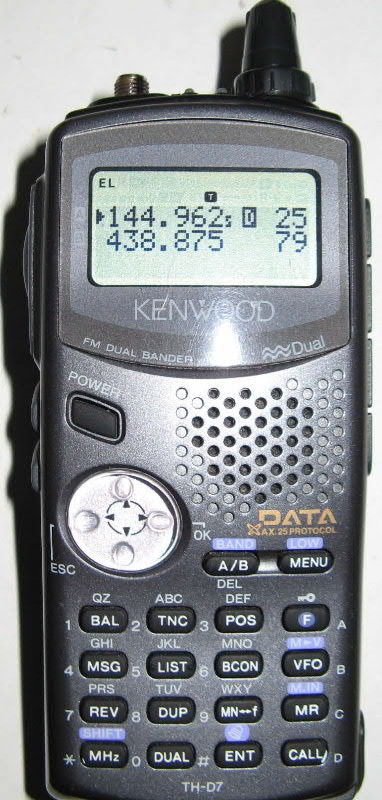

                TM-D700                              DR 135                        TM-D710E                       TH-D7



                                                      Link zu Kenwood Deutschland

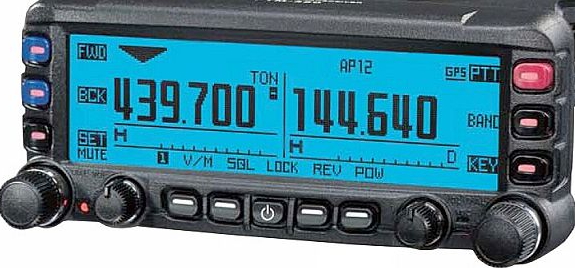

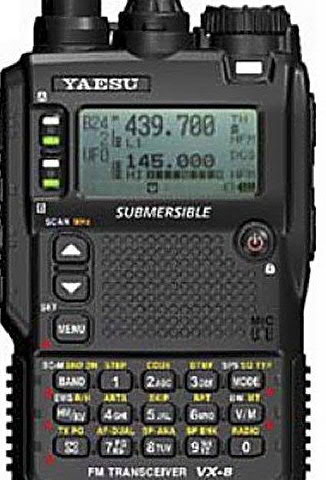

                          Yaesu VX8e                           TH-D 72                       Yaesu FTM 350 AE



Auch ohne großen Aufwand kann man mit sogenannten Trakern,z.B. Tynitrak von Bayonics

dem LC-Trak von Landolt oder Open Tracker von N1VG  bei vorhandensein eines 2m Amateurfunk Gerätes und einer GPS Maus sendeseitig aus dem Auto QRV werden.

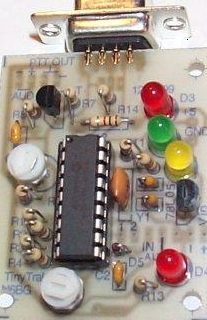

                          Tynitrak                                     LC-Trak                          Opentracker

                    Link to Bayonics                      Link to Landolt                    Link to N1VG



                                                          Link zu APRS-DL Hardware

                                                    nach oben - zurück - nach unten






















































































                                                         APRS Programm

Zum auswerten und Anzeigen der APRS Mobil,Home oder Wetterstationen auf Landkarten am PC benötigt man eine APRS "Auswerte Software".Am bekanntesten ist hier das Ui-View von Roger Baker,G4IDE( 2004 verstorben) ,mit zahlreichen Zusatzprogrammen.
Seit einiger Zeit giebt es weitere APRS-Programme wie
"Trak ON"  oder APRSmap von OE5DXL.

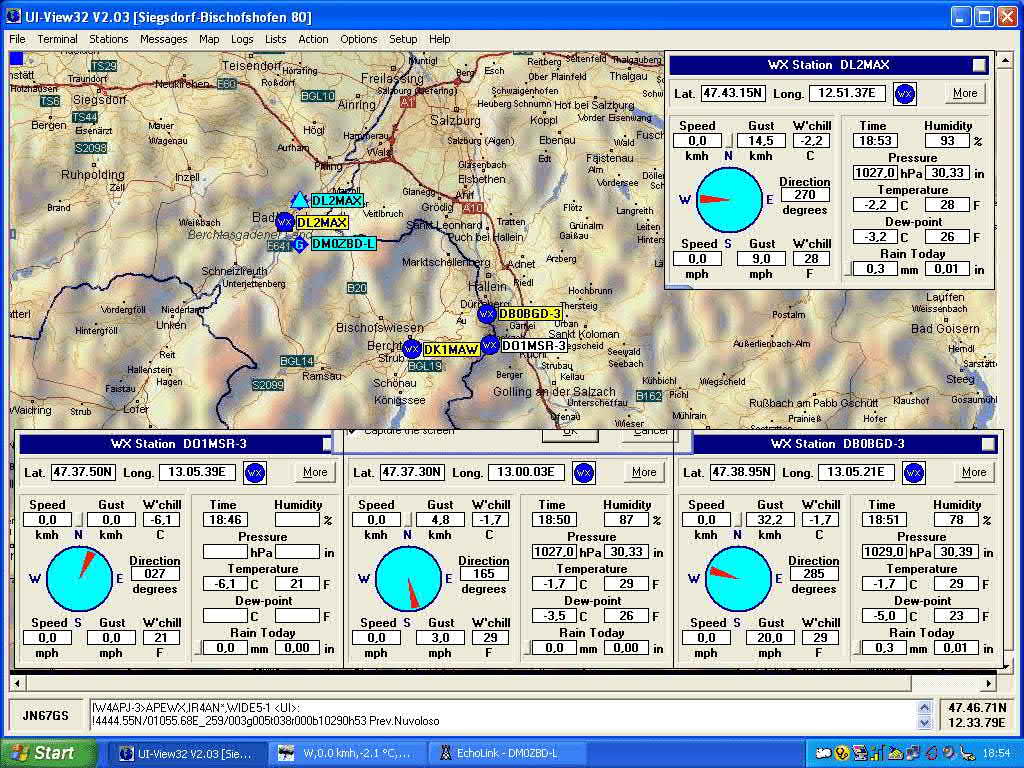

                      Ui-view APRS-Bildschirm                                          Trak ON Aprs-Bildschirm

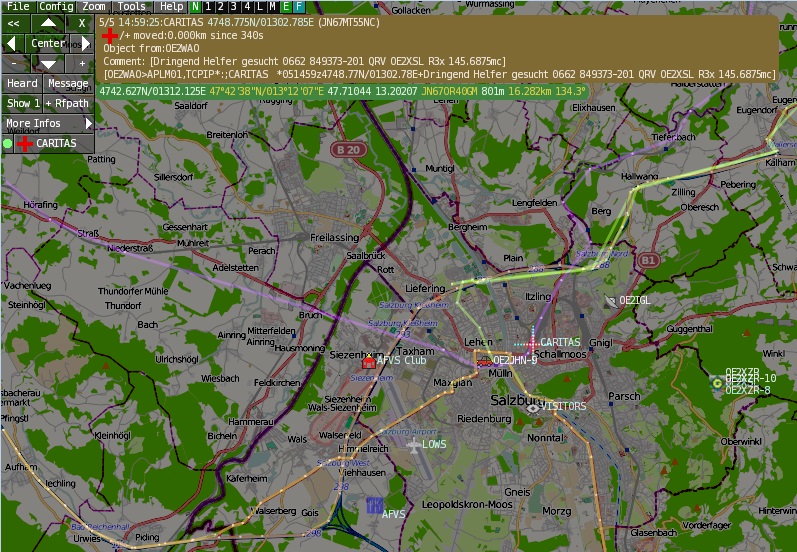

                            APRSmap

                                                   nach oben - zurück - nach unten
















































                                                      APRS Wetterstation

Unter dem Button "Setup" lässt sich im Ui-view Programm auch eine APRS-Wetterstation konfigurieren.Die Wetterdaten von einem WX-Auswerteprogramm z.B.Weather-Display werden in einer TXT.Datei im Ui-view abgelegt.Zur Aussendung in APRS holt sich das Ui-view Programm die Daten aus einer TXT Datei ab.Es giebt kaum eine Wetterstation die mit Weather Display nicht ausgewertet werden
kann.Es giebt auch eine einfachere kostenlose Version Weather Display Light ohne Registrierung.....
Testberichte über Wetterstationen und Programme findet man unter
www.wetterfreaks.de

Die APRS-Wetterstation DL2MAX verwendet die kabellose WS 2000 von ELV in Verbindung mit einem PC. DO1MSR-3 die Peet Bros.Ultimeter 800....mit einem WX-Trak,und DB0BGL
eine
Ultimeter 2100 mit einem Opentraker.
.
Mit dem WX-Trak kann man auch Wetterbaken aussenden.Der Vorteil liegt im geringen Stromverbrauch und man benötigt keinen PC zur Daten Aufbereitung.Die im PIC-E abgelegte Firmen-Software bildet aus den von der WX-Station angelieferten WX-Daten einen 1K2 Packetstream der direkt in die Mikrofon-Buchse eines Funkgerätes eingespeist wird.Ebenfalls steht ein Sendertastausgang zur Verfügung.
Leider lässt die im PIC-E abgelegte Firmsoftware nur drei Fabrikate bzw. Typen zu. WS 200,
Huger WMR 918 (Produktion u.Vertrieb eingestellt) oder die Ultimeter 100, 800, und 2100
von
Peet Bros.Company.
Leider sendet der WX-Trak die Daten in 2 Frams was mit dem Ui-view Programm nicht der Fall ist. Als erster Frame werden die Wetterdaten gesendet.Der zweite Frame beinhaltet nur das leere Fenster.
Bei der nächsten Aussendung werden dann die WX-Daten in das Fenster geschrieben.Geht der Stream mit den Daten unterwegs verloren, z.B. wenn alle Digipeater belegt sind so bleibt das Fenster leer! Das erklärt auch die Sache mit den WX-Stationen die keine Daten beinhalten.
Sonst arbeitet der Trak sehr zuverlässig!
Der
Opentracker sendet WX-Fenster und WX-Daten in einem Frame so wie das Ui-view. Allerdings kann man hier auch nur die Peet.Bros, und One-Wire Wetterstationen anschließen.



                                   ELV  WS 2000                                      Huger WMR 918

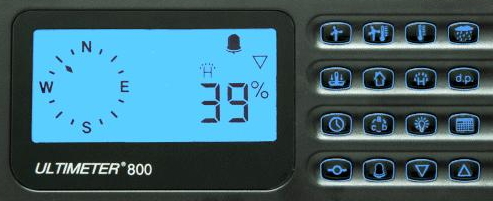

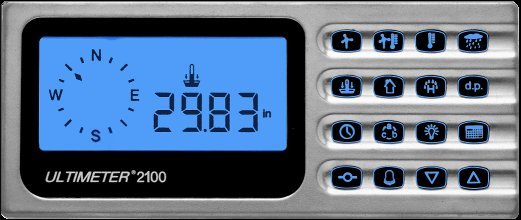

                          Peet.Bros Ultimeter 800                         Peet Bros. Ultimeter 2100
