Datenschutz                               Spannungsregler mit LM 317T -  2/70 cm KFZ-Antennne - FSK-Generator mit XR 220

                                                                           Spannungswächter mit LM 723 - Digital Kamera als Webcam


                                              Spannungsregler 1,5 - 37 Volt



                        Der Spannungsregler sollte zwecks Wärmeableitung auf einem Kühlkörper (oder Alublech) montiert werden.


                                                    2/70 cm KFZ Antenne







                             Die Abmessungen sind etwa baugleich mit der Kathrein Antenne.Abgestimmt wird die Antenne auf dem

                             70 cm Band dann passt sie meist auch auf 2m....DL2MAX verwendet die Antenne auf meheren Antennen-

                             füßen zur vollsten Zufriedenheit!

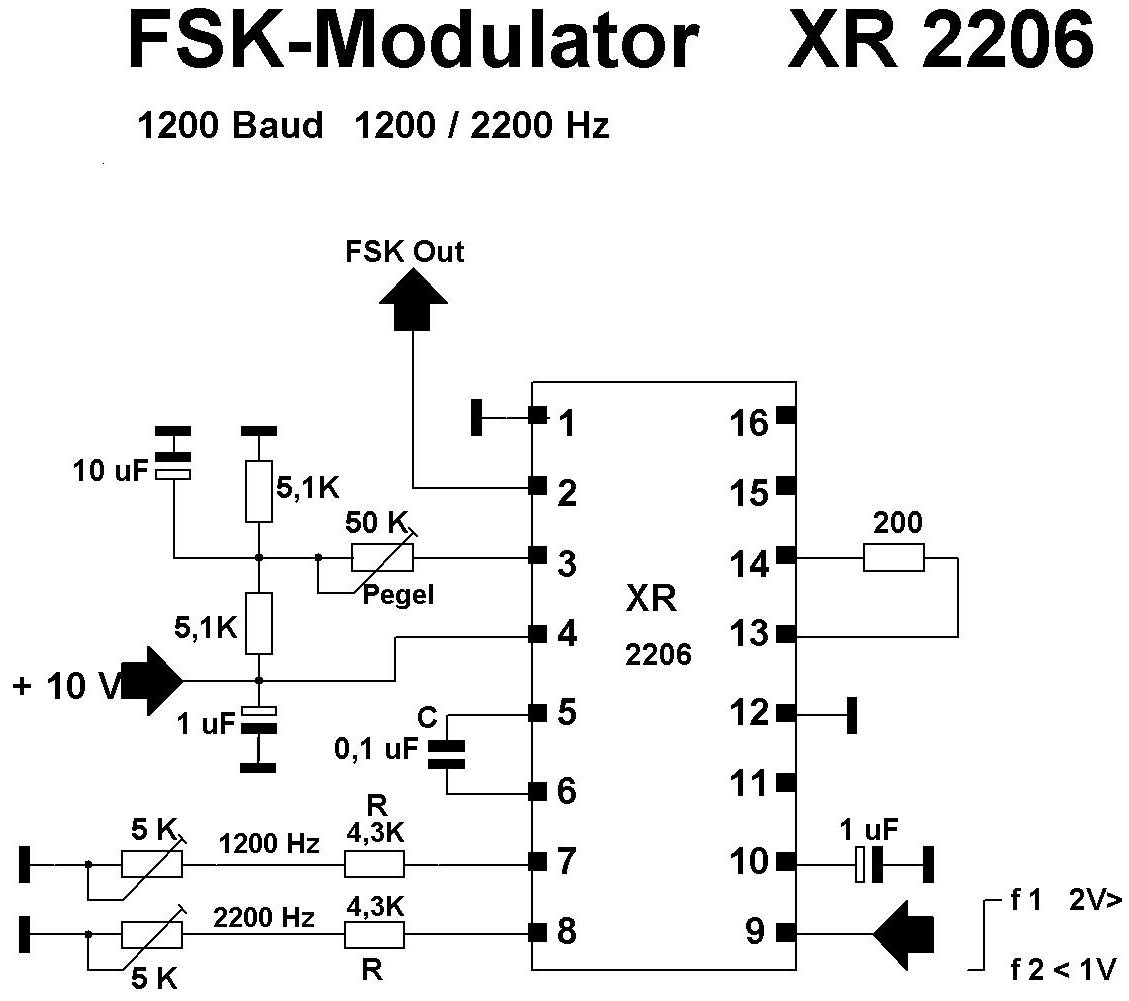

                             Das IC  XR2206 kann auch als normaler Tongenerator verwendet werden.Dazu wird der Umtasteingang

                             an PIN 9 auf Plus oder Masse gelegt.Mit den 5K Potis an PIN 7 bzw.PIN 8 ist die gewünschte Frequenz

                             einzustellen.Der NF-Ausgang ist ebenfalls PIN 2 (siehe auch  www.exar.com)






                                 Der hier beschriebene Spannungswächter für 12V Akkus verwendet noch das alte bewährte IC LM723

                                 was bis zu 38V Eingangsspannung verträgt.Mit dem 5K Poti an Pin 5 vom LM 723 wird die Referenz-

                                Spannung von 6 Volt eingestellt. Am TL062 wird mit dem 5K Poti ebenfalls an Pin 5 die Schaltschwelle

                                 bestimmt.Ausgang Pin 7 wird in Abhängigkeit von der Batt.Spannung positiv bzw.negativ und steuert

                                 den Schalttransistor mit dem Relais im Kollektorkreis......Die schaltung ist bei unserem 70 cm Sollar-

                                 Relais am Watzmannhaus was mit 12V Batt.Spannung läuft seit12 Jahren in Betrieb.

                                 Links:  LM723 Datenblatt

                                              Datasheet Archiv


                          Einsatz einer 4 Megapixel Canon Digitalkamera als Webcam





                               Durch Zufall gelangte ich auf die Homepage von Florian,DL8MBT und Gunnar DD5KI. Hier wird beschrieben

                               wie man mit einer Olympus Digitalkamera und spezieller Linux Software die Kamera als automatisch arbeitende

                               Webcam betrieben wird.Wie man sich an Hand der Bilder überzeugen kann ist die Bildqualität exelent!!

                               ......Sofort entstand bei mir der Wunsch,meine bereits vorhandene Cam mit einer Digitalkamera auch aufzurüsten,

                               da Professionelle Webcams mit meheren Megapixel einige Tausend Euro kosten!...Die Verwendung des

                               Videoausgangs der Kamera bringt nicht den gewünschten Erfolg!!!Die Auflösung ist so in etwa wie bei normalen

                               Überwachungs-Videocams..

                               Die Bildinformation wird bei siesem Konzept am USB-Anschluß abgenommen.Ich war im Besitz einer Canon

                               Powershot A 520 Digitalkamera....Nur die richtige Software für meinen Rechner mit Windows XP bzw. Win7

                               zu finden war etwas mühsam...Aber wofür giebt es Suchmaschinen.Ich habe auch einige Programme gefunden

                               und diese ausprobiert.Schließlich bin ich bei Cam2Com Software hängen geblieben.

                               ...Die Kamera wird mit einem USB-Kabel an den Rechner angeschlossen.Mehr wie 7 Meter Kabellänge

                               konnte ich nicht erziehlen.Das langt gerade zum aufstellen der Kamera auf dem Balkon.Diese wurde in ein

                               Wetterfestes Kunststoffgehäuse eingebaut.Die 3Volt Betriebsspannung kommen von einem kleinem

                               Stecker-Schaltnetzteil....Das Computerprogramm erledigt alle Aufgaben und macht bei mir alle 30 Minuten

                               hochauflösende Digitalaufnahme die dann anschließend auf meine Homepage (www.dl2max.de) hochgeladen

                               wird....Das Programm kann 3 Wochen ab Installation "Frei" genutzt werden..Danach muss es registriert

                               werden.Vor der Installation sollte man sich vergewissern ob die Kamera in der Liste aufgeführt ist.....

                               Sind die 3 Wochen abgelaufen und wurde nicht registriert versagt das Programm.Auch eine erneute

                               Installation funktioniert nicht,da in der Registry eine Sperre abgelegt wurde die man nicht findet.

                               Erst nach Neuinstallation von Windows ist die Sperre nicht mehr vorhanden.




                                               offenes Schutzgehäuse mit Kamera                     Hinter der Scheibe sieht man das

                                                                                                                                        ausgefahrene Objektiv

                                 Wie man auf dem Foto sieht,ist die Digitalkamera in ein relativ kleines Gehäuse eingebaut.Mal sehen

                                 wie sich die Kamera bei den hohen Temperaturen verhält.Ein grösseres Gehäuse mit Lüftungsschlitzen

                                 und evtl.einem Lüfter wäre vorteilhaft....Da die Kamera mit 3 V betrieben wird sollte der rote Spannungs-

                                 Bereichsschalter fixiert werden....In der Praxis ist bei mir das USB-Kabel ca 7m lang.Die Funktion der

                                 Kamera ist dadurch in keiner Weise beenträchtigt...

                                 Auf eine History,also den Bild Tagesverlauf wurde bewusst verzichtet.Mit dem Programm Fwink wird ein

                                 Timestamp in das Bild integriert,die Bildgröße eingestellt,und das Bild auf die Homepage in voreingestellten

                                 30 Min.Intervallen von 8:00 Uhr bis 17:00 Uhr mit den Wetterdaten hochgeladen!

                                 Siehe: http://www.dl2max.de/wx.html
